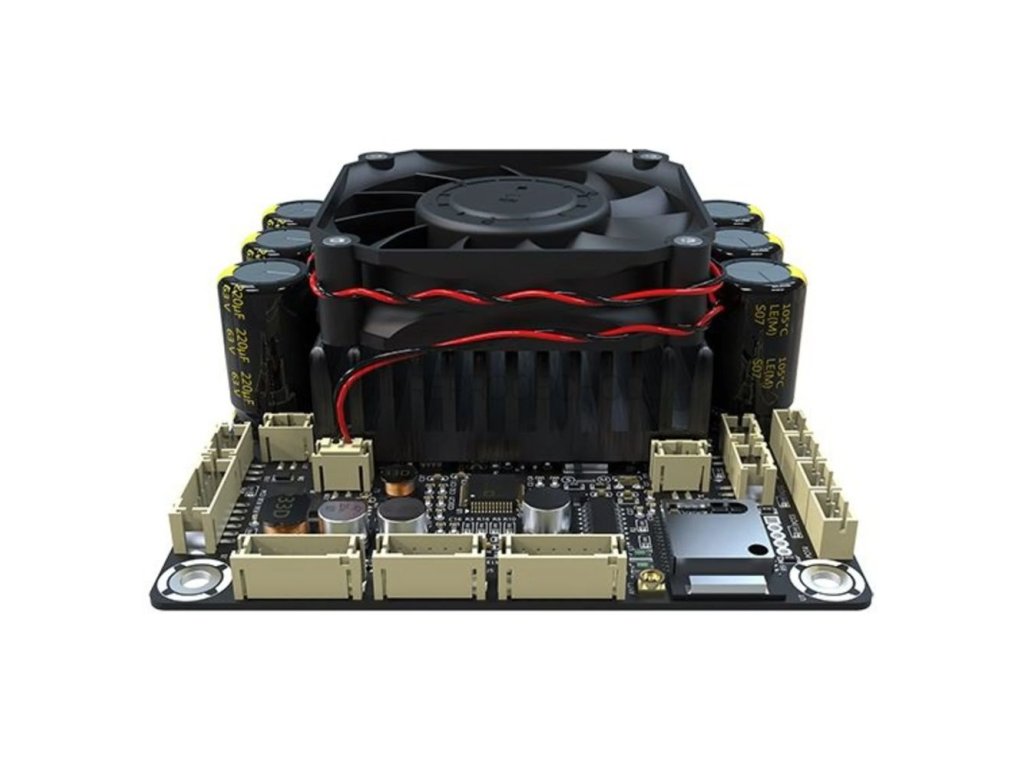

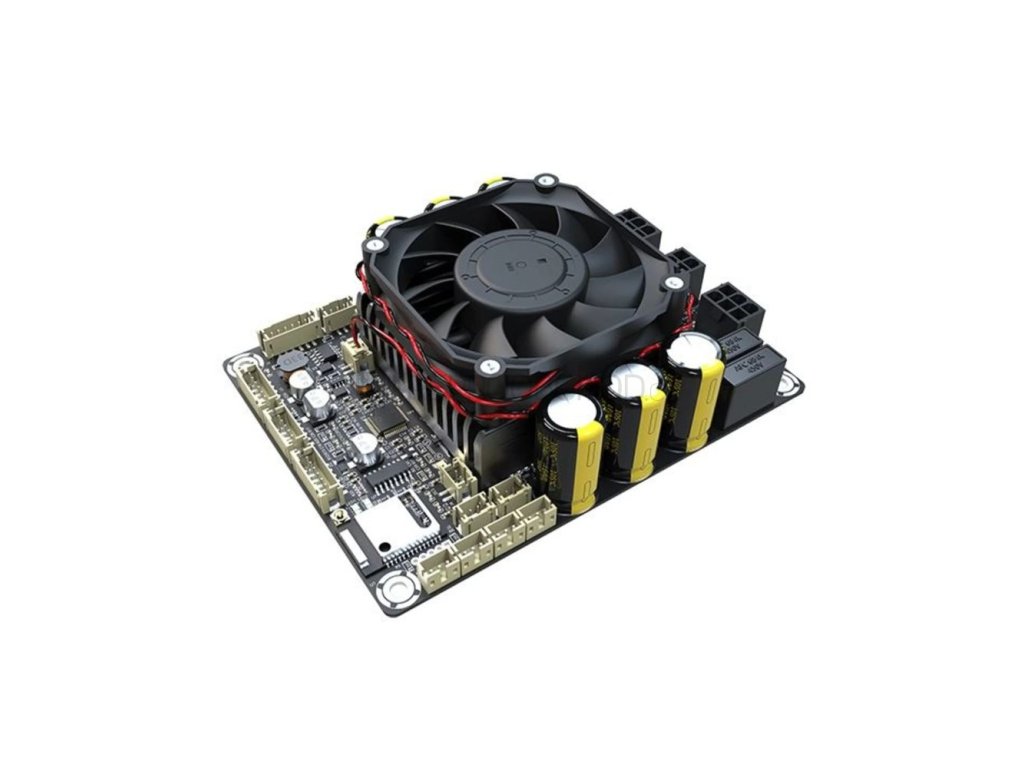

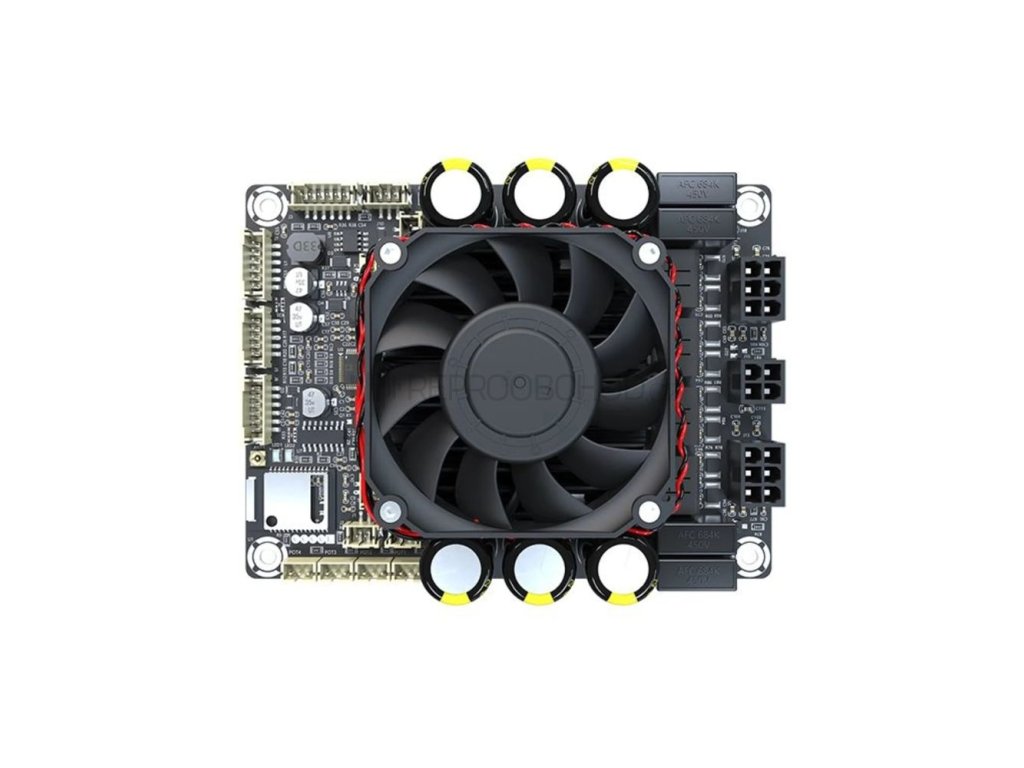

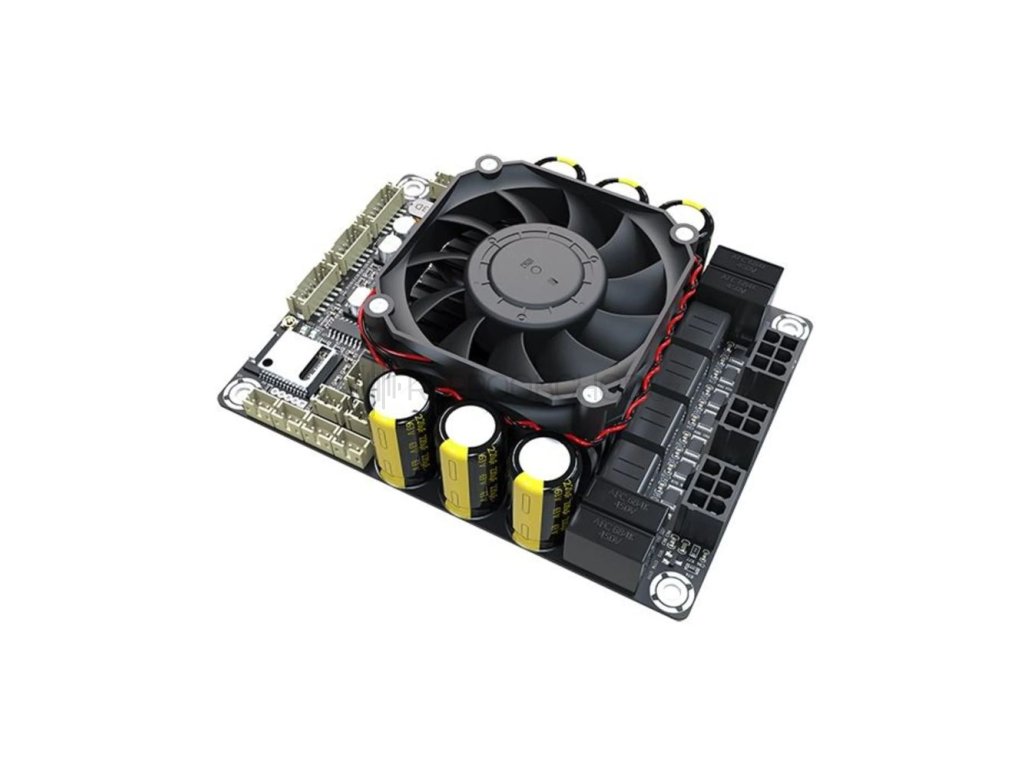

Zesilovací modul SURE ELECTRONICS AA-JA33286

Sure Electronics AA-JA33286 (JAB5) je pokročilý čtyřkanálový zesilovací modul třídy D s integrovaným Bluetooth 5.0 a DSP ADAU1701, který nabízí univerzální řešení pro moderní audio systémy. Díky široké podpoře vstupů, flexibilním výstupním režimům a možnosti kaskádování je vhodný pro Bluetooth reproduktory, domácí audio, zahradní instalace, digitální výhybky i náročné DIY projekty.

Modul poskytuje výkon až 4 × 100 W do 6 Ω a díky DSP nabízí plnou kontrolu nad zvukem – od ekvalizace a crossoverů až po řízení zesílení. Kromě Bluetooth streamingu podporuje linkový vstup i I2S, přičemž všechny vstupy lze současně míchat. Podpora SigmaStudio a ovládání přes PC nebo aplikaci umožňuje detailní doladění audio systému.

• Integrovaný Bluetooth 5.0 s podporou aptX, aptX HD, aptX LL, SBC a AAC
• DSP ADAU1701 s podporou programování v SigmaStudio
• Výstupní režimy: 4.0 (4 × 100 W), 2.1 (2 × 100 W + 1 × 200 W), 2.0 / 0.2 (2 × 200 W)
• Možnost kaskádování dvou desek JAB5 na 8 × 100 W přes I2S
• 3,5mm linkový vstup a I2S vstup, smíchání všech vstupů
• Podpora I2S výstupu pro připojení dalšího modulu
• Čtyři porty pro externí potenciometry (hlasotitost, gain, frekvence, ekvalizace)
• Integrovaný systém detekce signálu a úsporný pohotovostní režim
• Vestavěná i externí Bluetooth anténa pro stabilní příjem
• Funkce odpojení Bluetooth jedním tlačítkem
• LED indikátory stavu Bluetooth a detekce signálu
• Možnost ovládání přes aplikaci/PC (po připojení ICP5)

JAB5 nabízí všestranné propojení a vysoký výkon díky obvodu TDA749x v konfiguraci třídy D. DSP ADAU1701 výrazně rozšiřuje možnosti přizpůsobení zvuku – umožňuje nastavovat gain, hlasitost, horní a dolní propusti či vlastní ekvalizéry. Externí potenciometry tak mohou sloužit jako fyzické ovládání přímo na reproduktoru nebo zesilovači.

Bluetooth 5.0 s podporou aptX HD zajišťuje kvalitní bezdrátové připojení. K dispozici je vestavěná anténa, případně port pro externí anténu, pokud je modul umístěn v kovové skříni. Automatická detekce výstupního režimu podle zapojení kabeláže zjednodušuje konfiguraci systému.

Pro komplexní instalace lze jeden JAB5 kaskádovat s dalším pomocí I2S a vytvořit tak až 8kanálový systém s plnou synchronizací logiky mezi deskami.

• Výkon: 100 W při 36 V / 1 kHz / 6 Ω
• Minimální impedance: 6 Ω
• Účinnost: 89,5 %
• Odstup signál/šum: 97 dB (2 × 50 W / 6 Ω, 1 % THD+N)
• Zkreslení THD: 0,04 % (5 W / 6 Ω / 1 kHz)
• Frekvenční rozsah: 20 Hz – 20 kHz
• Zesílení: -60 až 6,5 dB (@6 Ω, 1 kHz)
• Vstupy: 3,5mm AUX, I2S
• Výstupní kanály: 4
• Napájení: 10–39 V DC
• Rozměry: 121,92 × 91,44 mm
• Topologie: TDA749x + DSP ADAU1701
