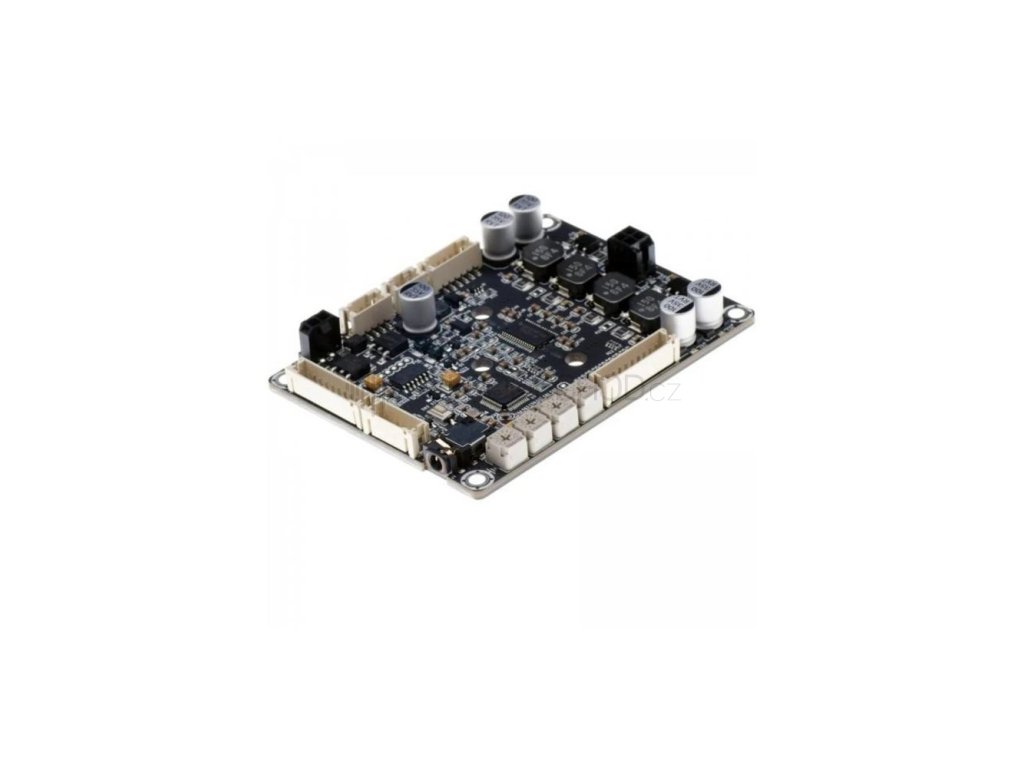

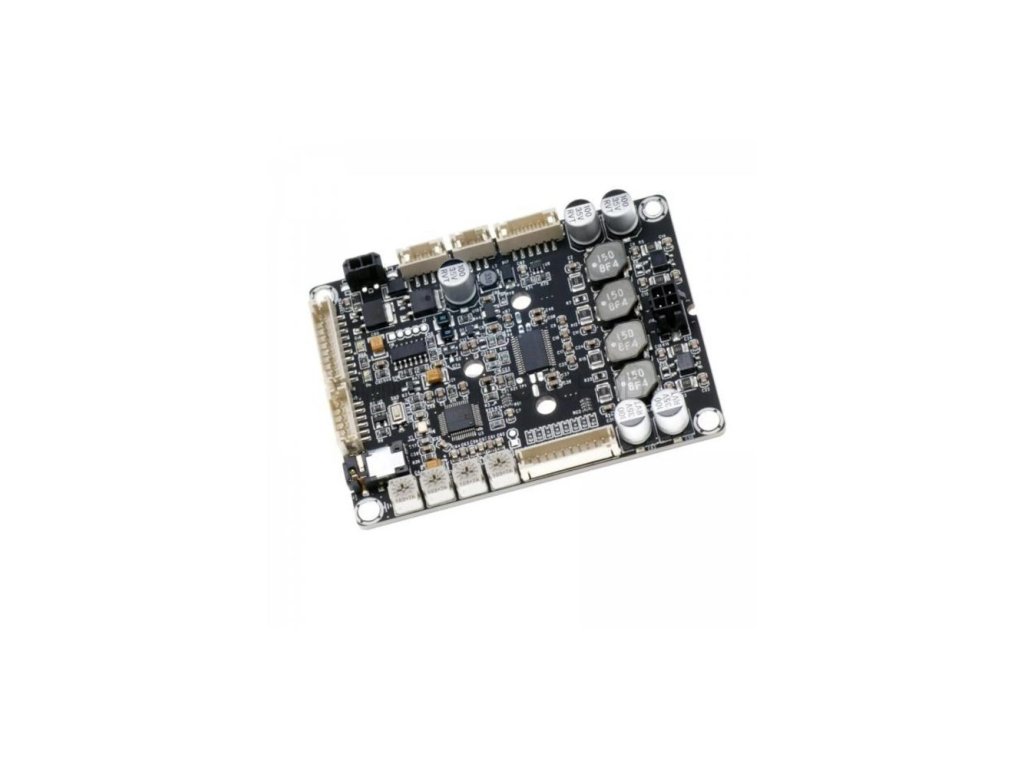

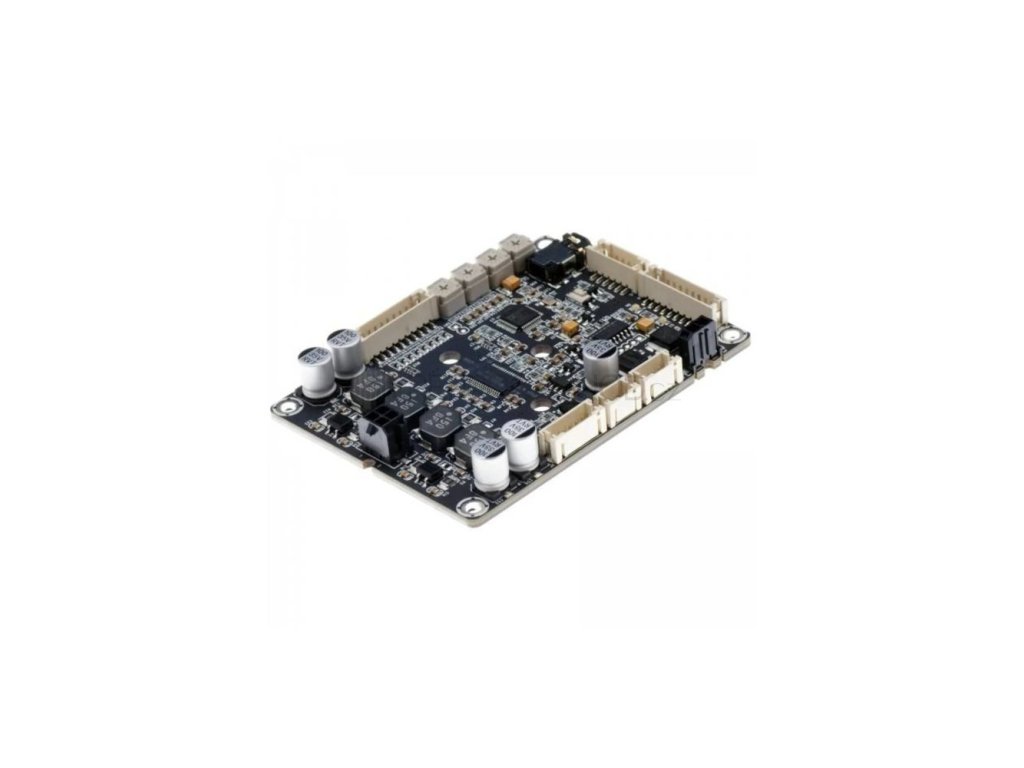

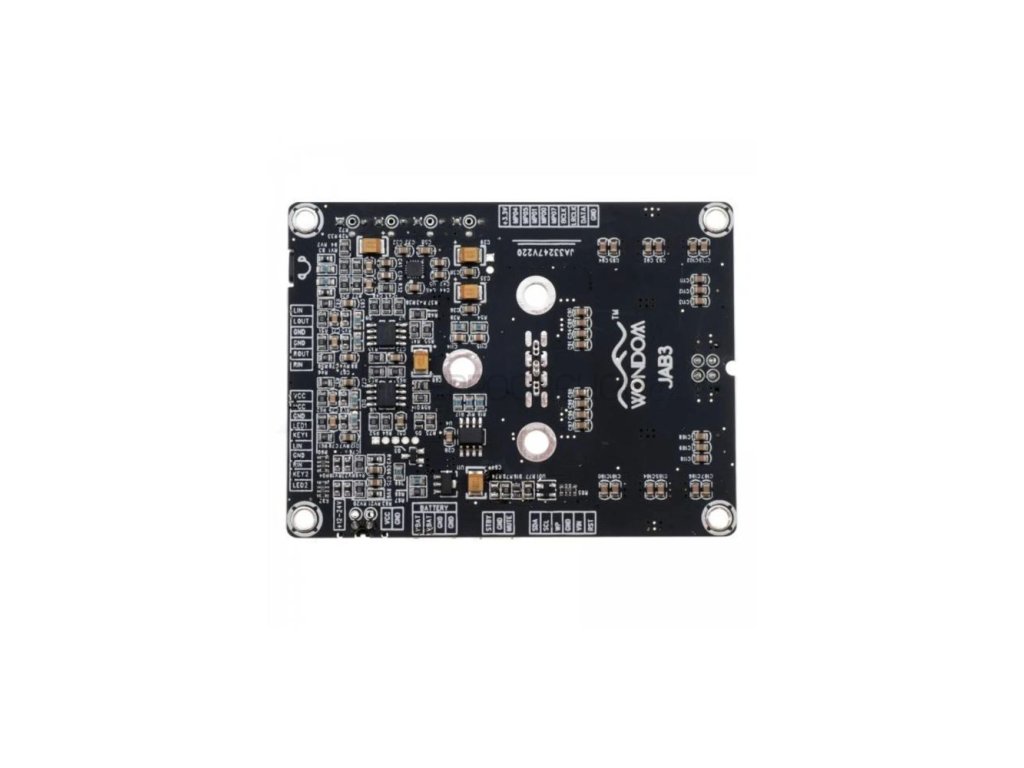

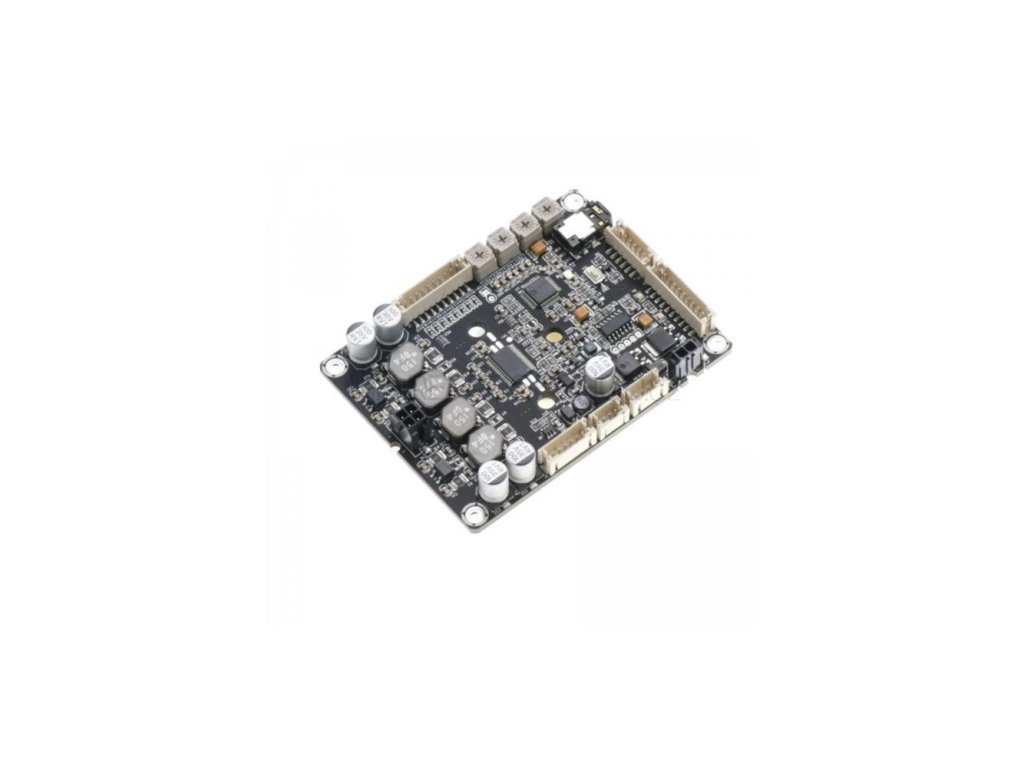

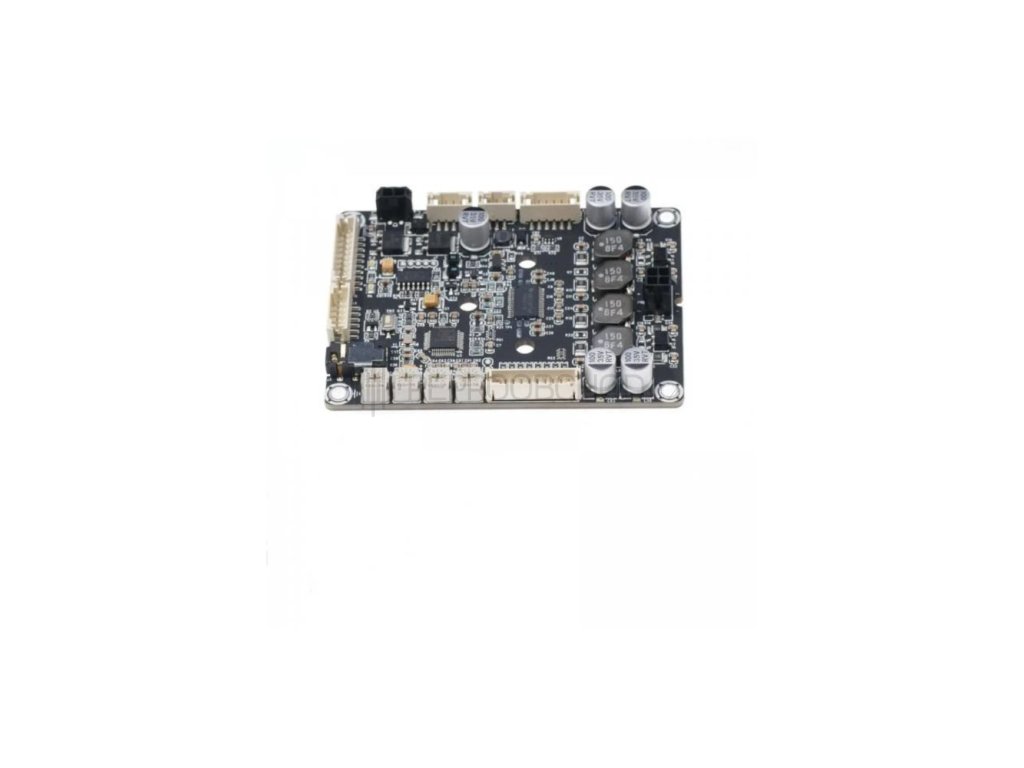

Zesilovací modul SURE ELECTRONICS AA-JA31211

Sure Electronics AA-JA31211 je kompaktní mono zesilovací deska třídy D s výkonem 1 × 60 W, která kombinuje efektivní pohon Texas Instruments TPA3118 s integrovaným DSP ADAU1707. Díky tomu nabízí flexibilní zpracování signálu, podporu PBTL režimu a snadnou integraci do široké škály DIY projektů, aktivních reproduktorů a audio systémů.

Hlavní vlastnosti

• Vestavěný DSP ADAU1707 pro pokročilé nastavení zvuku.
• Podpora režimu PBTL pro mono zapojení s maximálním výkonem.
• Kompatibilní s deskami JAB1 a JAB2 – možnost vytvořit konfigurace 4.0, 2.1 nebo plně aktivní repro sestavy.
• Port pro ladění přes Sigma Studio (kompatibilní s programátory ICP1/ICP2 nebo USBi).
• Deska o rozměrech 15,2 × 6,86 cm vhodná pro integraci do aktivních reprosoustav.

Detailní popis

AA-JA31211 poskytuje čistý, účinný zvuk při vysoké efektivitě provozu. Díky využití režimu PBTL dokáže propojit oba výstupy do jednoho kanálu a maximalizovat výkon pro náročnější aplikace, například aktivní subwoofery nebo výkonné mono systémy. Pokud jsou do obou vstupů přivedeny signály, deska je automaticky smíchá do jednoho výstupu.

Zesilovač je plně kompatibilní s deskami JAB1/2, což umožňuje vytvořit komplexní aktivní reprosystémy s možností digitální výhybky, úprav frekvenční odezvy nebo zvýraznění basů. Přes čtyři potenciometry lze upravit hlasitost, zesílení, basové i výškové pásmo.

Integrovaný DSP (ADAU1701) umožňuje detailní úpravu zvuku – ekvalizaci, výhybky, dynamické procesy, časové korekce a další prvky. Vysoká kvalita AD/DA převodníků zajišťuje dynamický rozsah až 98,5 dB.

Deska je navržena i s ohledem na nízkou spotřebu – v pohotovostním režimu může fungovat až 7 dní díky efektivnímu DC/DC měniči a správě napájení přes mikrokontrolér.

Balení obsahuje

• 1 × zesilovací deska AA-JA31211
• 1 × napájecí kabel
• 1 × 4vodičový kabel pro připojení reproduktoru
• 1 × 3,5mm jack kabel

Specifikace

• Výkon: 60 W při 4 Ω
• Minimální zatížení: 4 Ω
• Účinnost: 84 %
• SNR: 88 dB
• Zkreslení: 0,03 % THD (1 W, 4 Ω), 0,05 % THD (10 W, 4 Ω)
• Zisk: 26 dB
• Vstupní citlivost: 0,77 V
• Vstupní impedance: 10 kΩ
• Pohon třídy D – TI TPA3118
• Napájení: 12–26 V DC
• Rozměry: 91 × 69 × 23 mm
• Montážní rozteč: 84 × 61 mm
