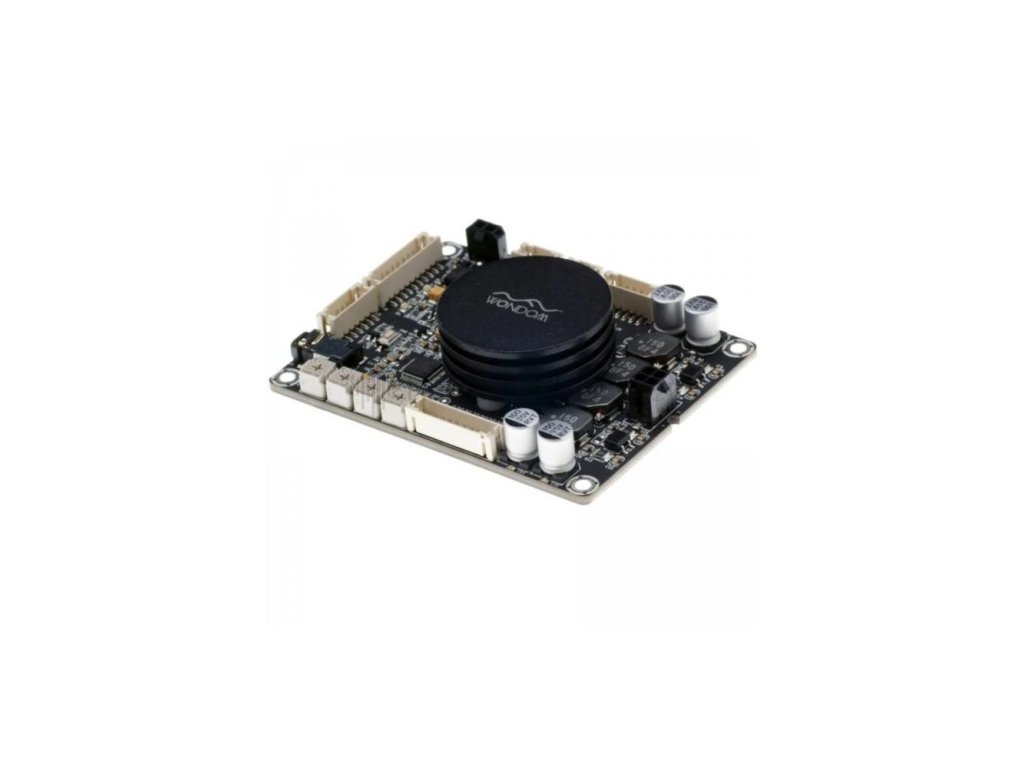

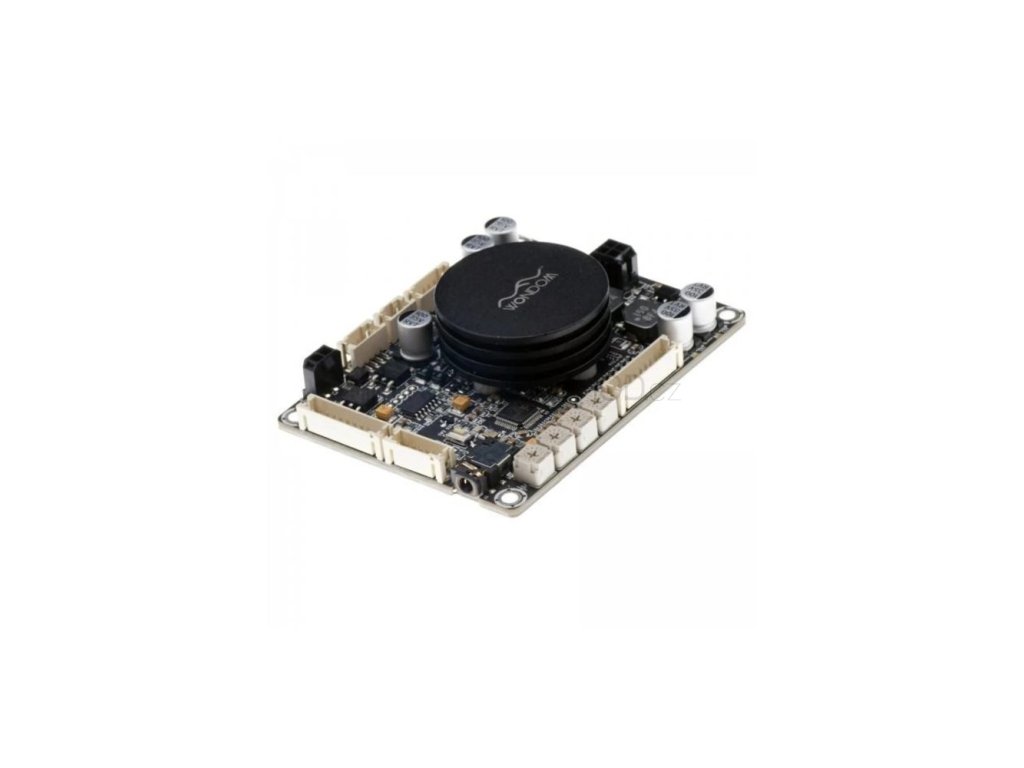

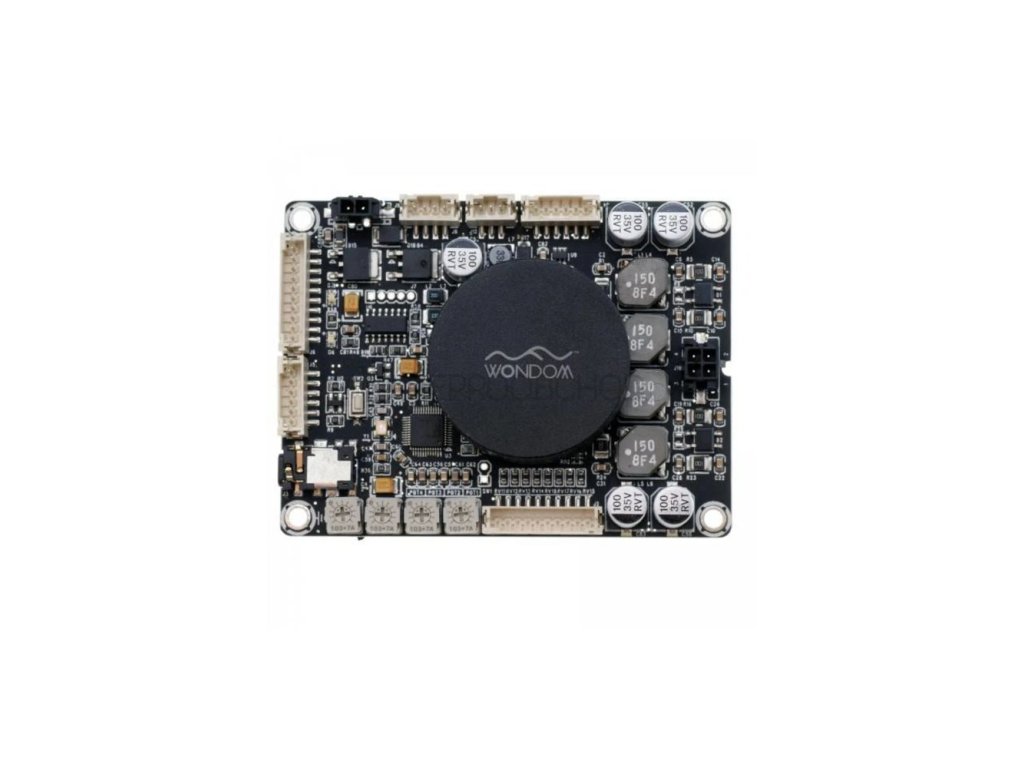

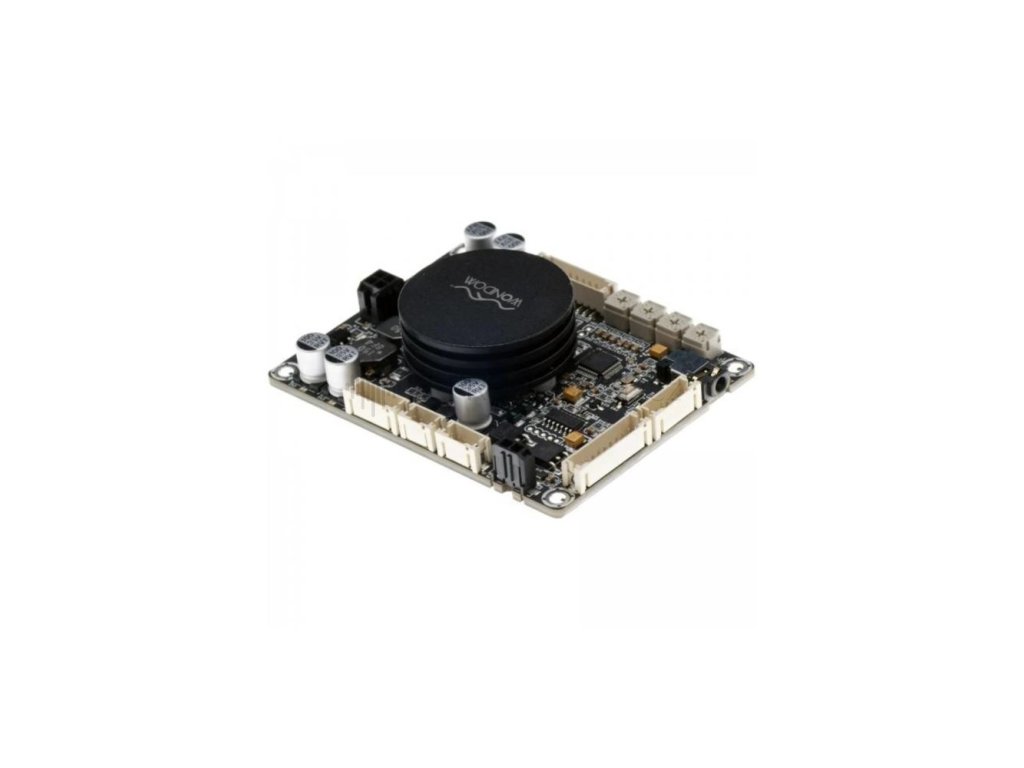

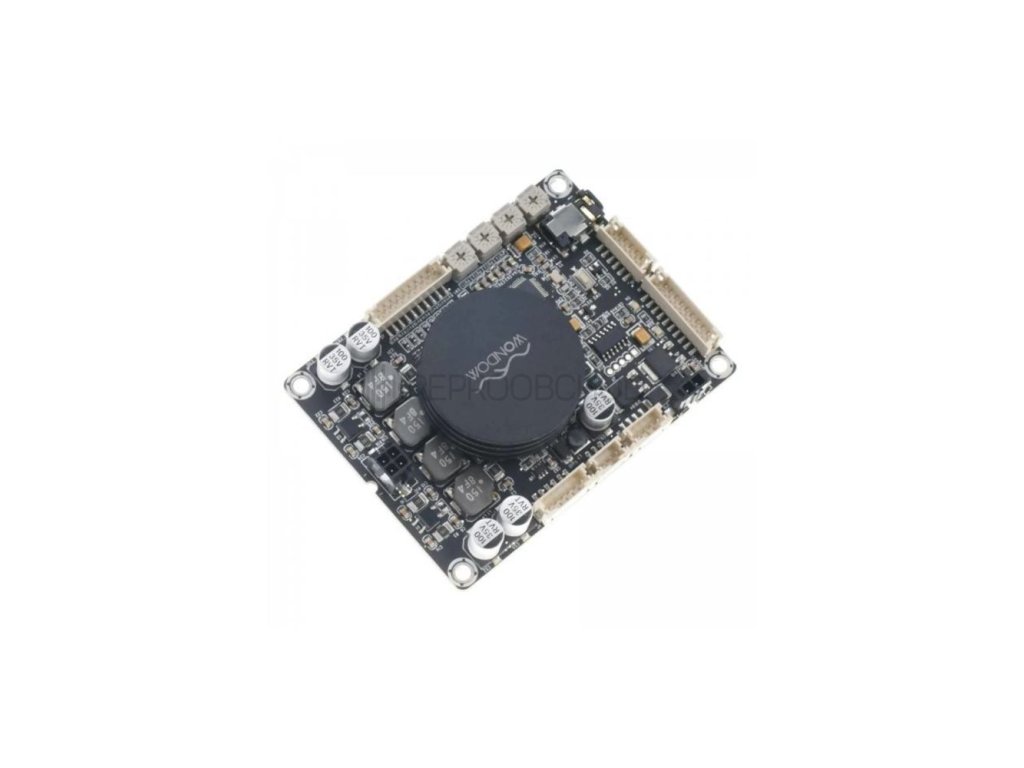

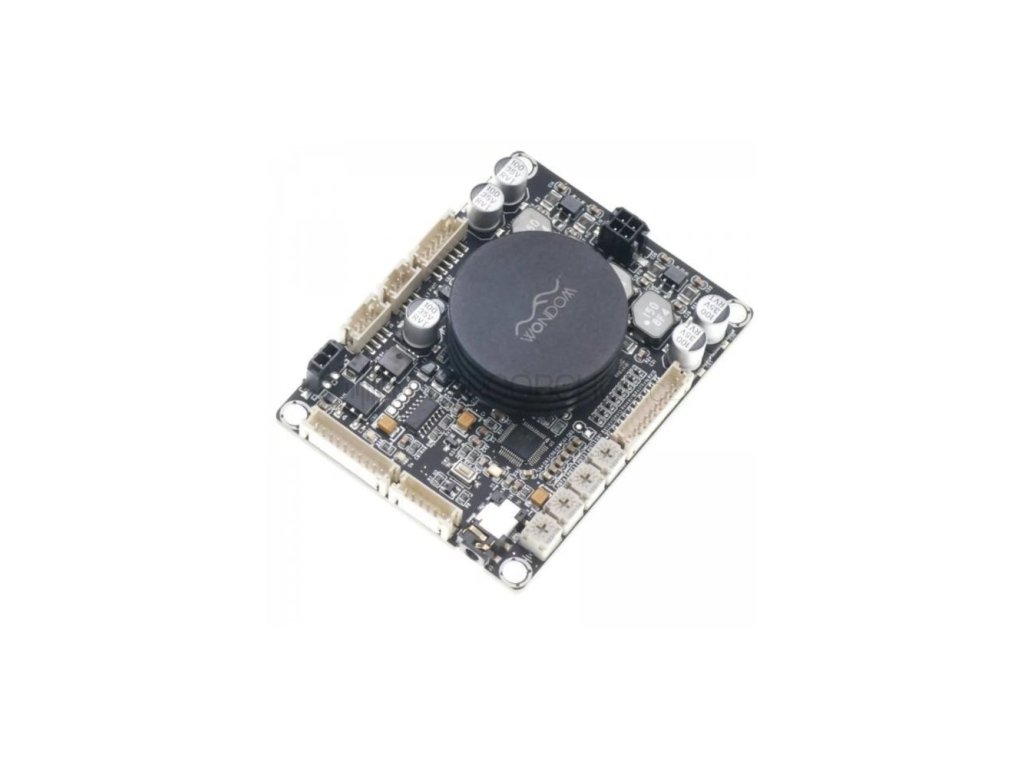

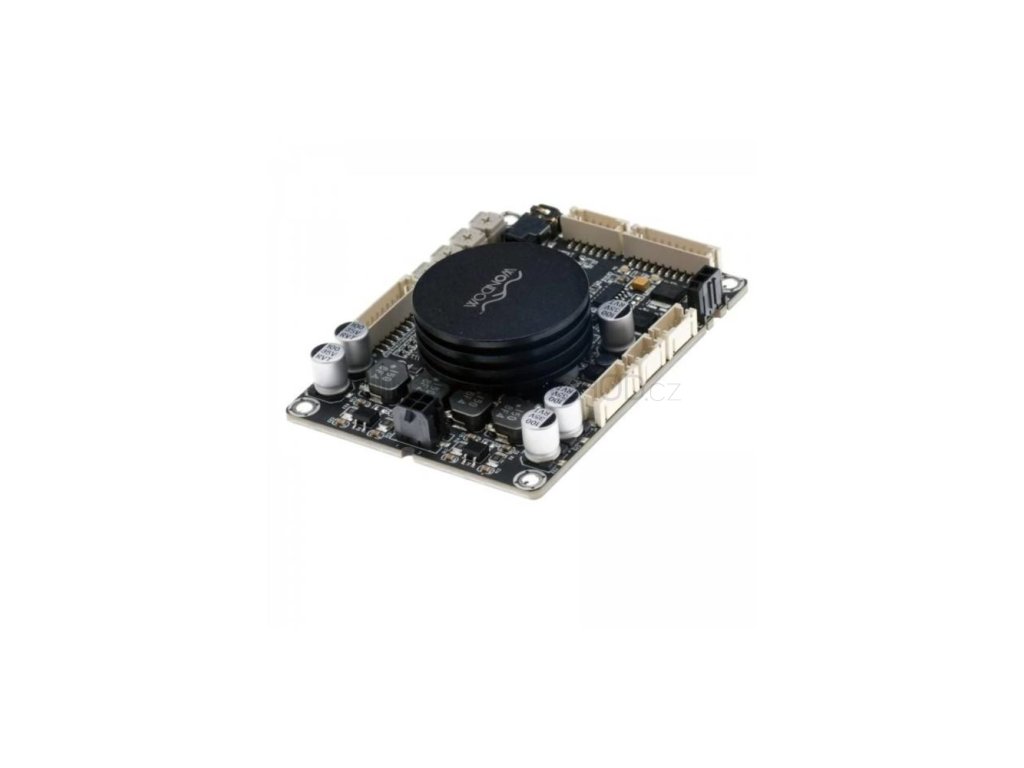

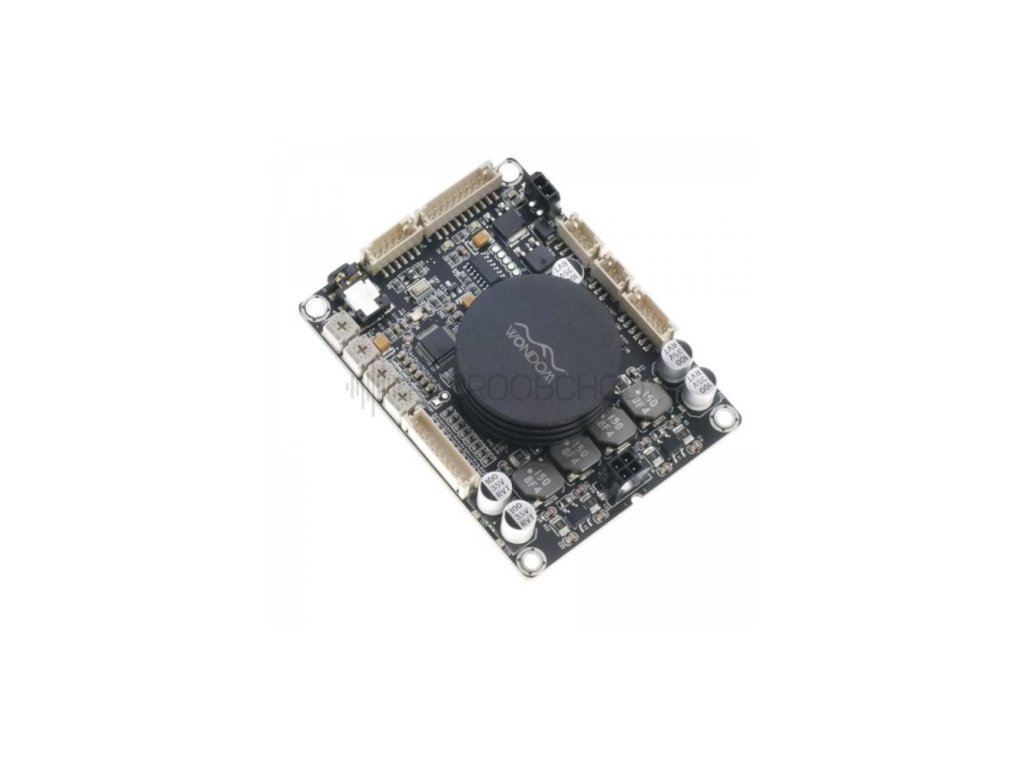

Zesilovací modul SURE ELECTRONICS AA-JA31181

Sure Electronics AA-JA31181 je kompaktní a výkonná deska audio zesilovače třídy D s výkonem 1 × 100 W, navržená pro kvalitní ozvučení v malých i rozsáhlejších DIY projektech. Díky integrovanému DSP a podpoře konfigurace PBTL nabízí široké možnosti nastavení i flexibilní zapojení.

Výkonný mono zesilovač

Modul pracuje s topologií Texas Instruments TPA3116 a poskytuje stabilní výkon 100 W do 4 Ω. Podporuje režim PBTL, kde lze oba výstupy spojit do jednoho kanálu pro dosažení vyšší účinnosti. Frekvenční rozsah 20–20 000 Hz zajišťuje čisté a vyvážené podání celého spektra.

Integrovaný DSP ADAU1707

Součástí modulu je DSP, který umožňuje pokročilé úpravy zvuku. Přes ladicí port lze využít SigmaStudio a nastavit ekvalizaci, výhybky, dynamické procesy nebo časovou kompenzaci. DSP poskytuje kvalitní zpracování signálu díky 28/56bitové architektuře a integrovaným ADC/DAC s vysokým dynamickým rozsahem.

Kompatibilita s JAB1/JAB2

Modul je navržen pro použití s deskami JAB1 a JAB2, které přidávají Bluetooth, nabíjení baterie a další funkce. V kombinaci lze vytvořit systémy 4.0 (BTL), 2.1 nebo 0.2 (PBTL), vhodné pro aktivní reproduktory i subwooferové aplikace.

Úsporný provoz

Deska má velmi nízkou spotřebu v pohotovostním režimu – až 7 dní provozu se zapnutým Bluetooth, pokud je modul součástí sestavy s JAB1/2. Efektivní DC/DC měnič minimalizuje ztráty a prodlužuje provoz na baterii.

Klíčové vlastnosti

• Výkon 1 × 100 W do 4 Ω
• Topologie třídy D s čipem TI TPA3116
• Integrovaný DSP ADAU1707 pro pokročilé úpravy zvuku
• Podpora režimu PBTL (mono)
• Kompatibilní s deskami JAB1 a JAB2
• Možnost ladění přes SigmaStudio
• Vstupní citlivost 0,77 V a vstupní impedance 10 kΩ
• Kompaktní rozměry 91 × 69 × 23 mm

Vhodné použití

• DIY aktivní reproduktory
• Subwooferové moduly
• Přenosné audio systémy
• Aplikační projekty s DSP úpravami

Balení obsahuje

• 1× zesilovací desku Sure Electronics JAB3-100
• Napájecí kabel
• Reproduktorový kabel (4vodičový)
• 5mm jack kabel
