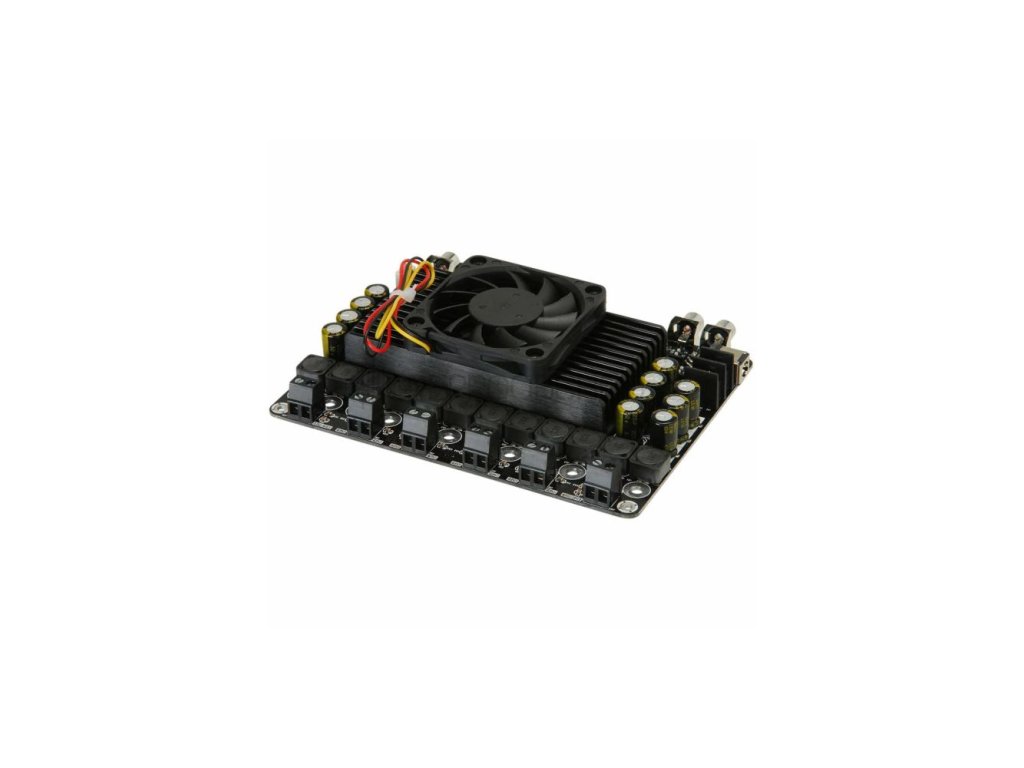

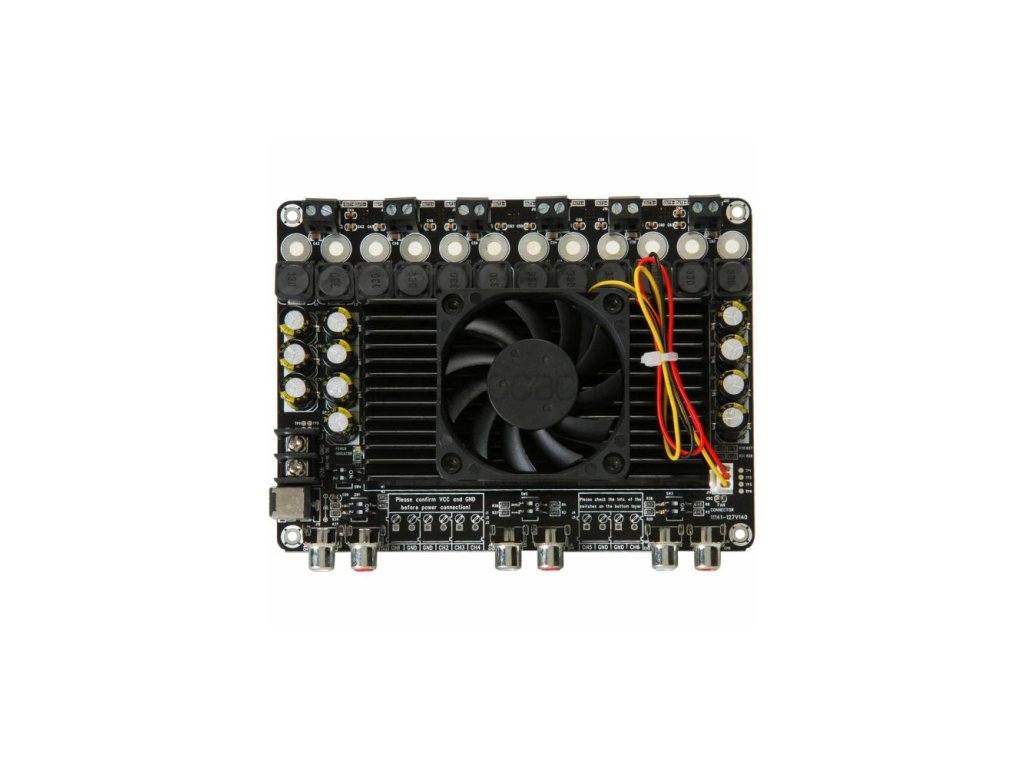

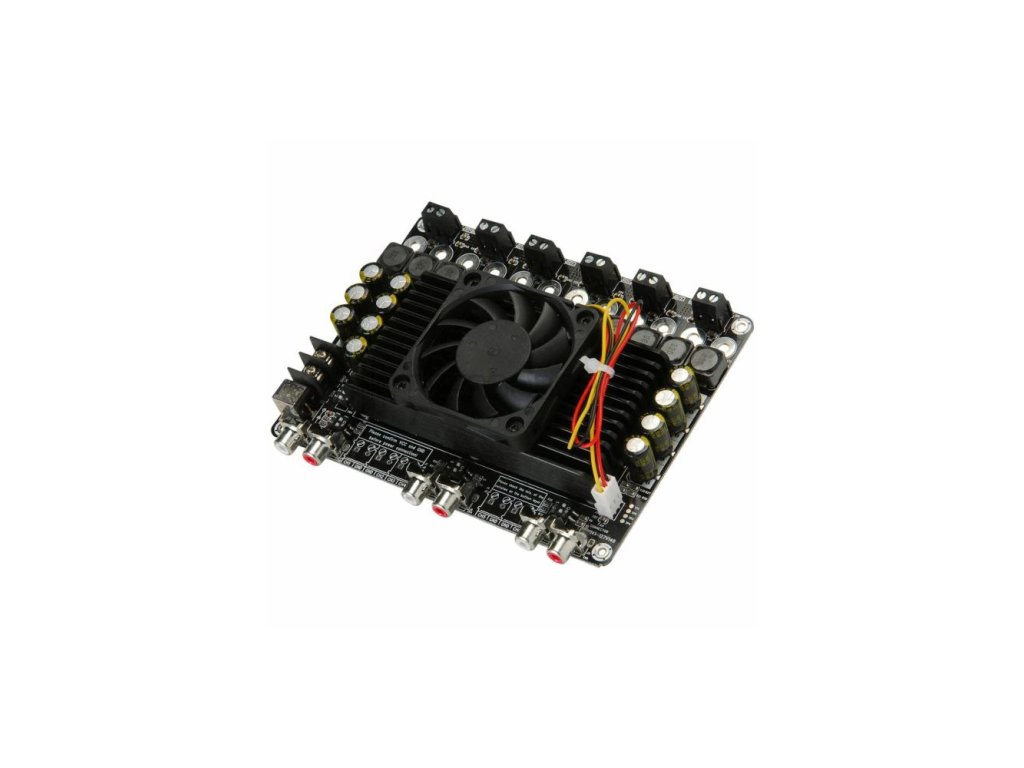

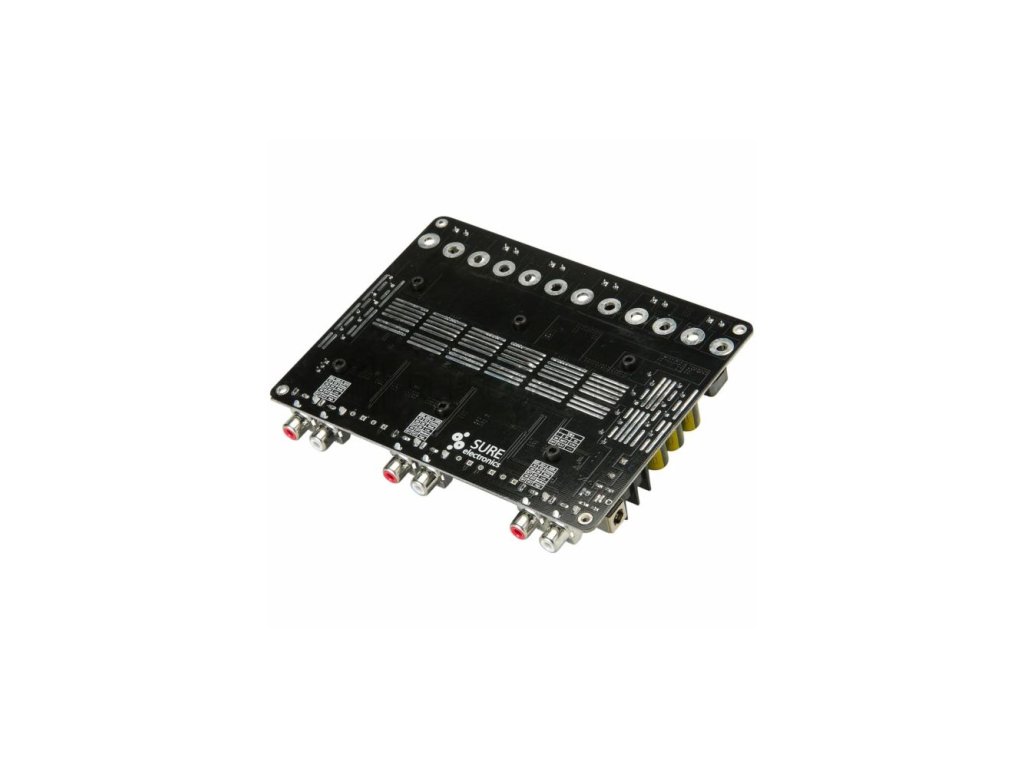

Zesilovací modul SURE ELECTRONICS AA-AB34181

Sure Electronics AA-AB34181 je 6kanálový zesilovací modul třídy D, který díky třem obvodům TDA7498 nabízí výkon až 6 × 100 W. Jde o ideální řešení pro stavbu vlastního 5.1 zesilovače nebo jiných vícekanálových audio projektů, kde je potřeba vysoký výkon v kompaktním provedení.

Kompaktní rozměry umožňují použití i v prostorově omezených aplikacích, přičemž samostatné vstupy a výstupy každého kanálu zajišťují vysokou flexibilitu celého zapojení. Modul je připraven k okamžitému použití díky předinstalovaným RCA vstupům, šroubovacím svorkám pro rychlé připojení reproduktorů a napájecímu konektoru 5,5 × 2,1 mm.

Zesilovač je osazen robustním chladičem s tichým ventilátorem pro efektivní odvod tepla a dlouhodobý stabilní provoz. Nechybí ani pokročilé ochrany – proti přehřátí, přepětí, podpětí a nadproudu. Modul nabízí čtyři pevná nastavení zisku, díky nimž lze snadno upravit výslednou úroveň hlasitosti.

• Výkon: 6 × 100 W při 6 Ω
• Integrované obvody: tři čipy TDA7498 třídy D
• Chlazení: chladič s tichým ventilátorem
• Vstupy: šest RCA linkových vstupů
• Výstupy: šroubovací svorky typu Phoenix
• Nastavení zisku: čtyři pevné úrovně
• Ochrany: přehřátí, přepětí/podpětí, nadproud
• Napájení: 14–36 V stejnosměrného napětí
• Rozměry: 152,4 × 101,6 × 38,9 mm

Detaily produktu

Zesilovací deska AA-AB34181 umožňuje snadné sestavení výkonného 5.1 systému. Díky účinné třídě D, malým rozměrům a samostatnému vstupnímu i výstupnímu zapojení je vhodná pro domácí kino, DIY projekty i kompaktní profesionální instalace. Po připojení napájení 14–39 V DC, signálu a reproduktorů je ihned připravena k provozu.

• Tři zesilovací čipy TDA7498 třídy D
• Šroubové terminály a RCA vstupy připravené k použití
• Předvrtané montážní otvory pro snadnou instalaci
• Stabilní provoz díky účinnému chlazení a ochranným obvodům

Technické specifikace

• Jmenovitý výkon: 6 × 100 W při 6 Ω
• Minimální zatížení: 6 Ω
• Účinnost: 90–95 %
• Poměr signál/šum: 94,4 dB
• Zkreslení: 0,053 % THD (1 kHz, 1 W), 0,0938 % THD (1 kHz, 10 W)
• Frekvenční odezva: 20–20 000 Hz
• Zisk: 25,6–37,6 dB (přepínatelné)
• Vstupní citlivost: 1,271 V
• Vstupní impedance: 33 kΩ
• Výstupní kanály: 6
• Vstupní konektory: pájecí RCA konektory PCB
• Výstupní konektory: šroubové svorky
• Napájení: 14–36 V DC
• Proudový limit: 18,1 A
• Napájecí konektor: šroubové svorky nebo DC jack 5,5 mm
• Rozměry: 152,4 × 101,6 × 38,9 mm
• Průměr montážních otvorů: 3,8 mm
