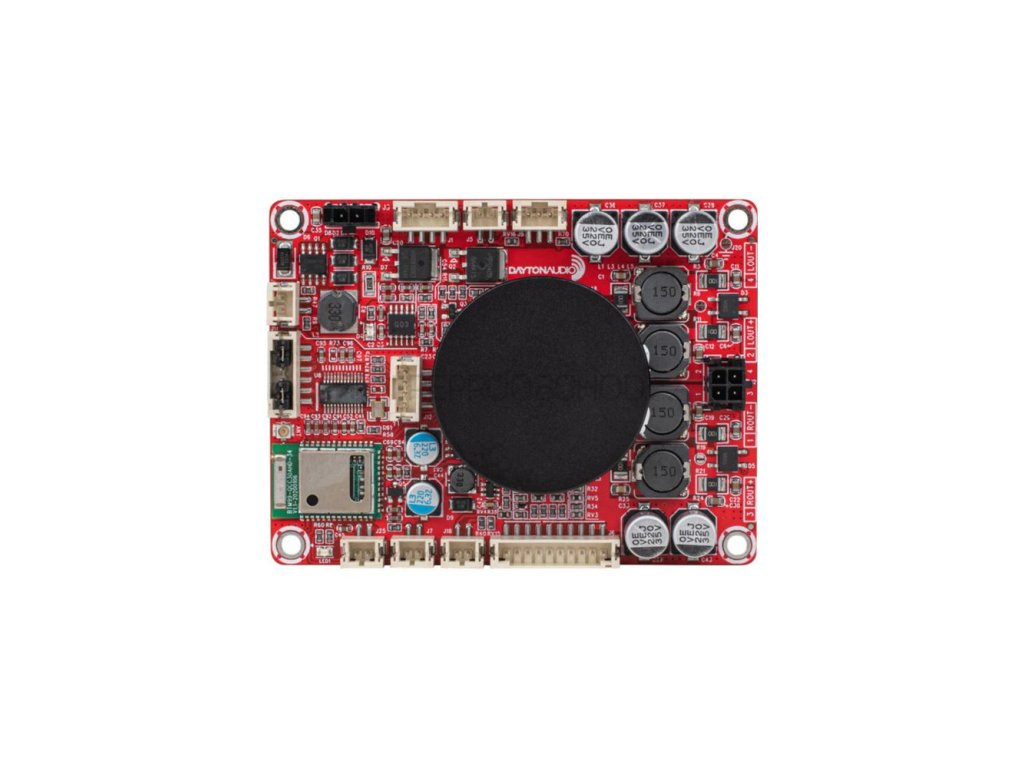

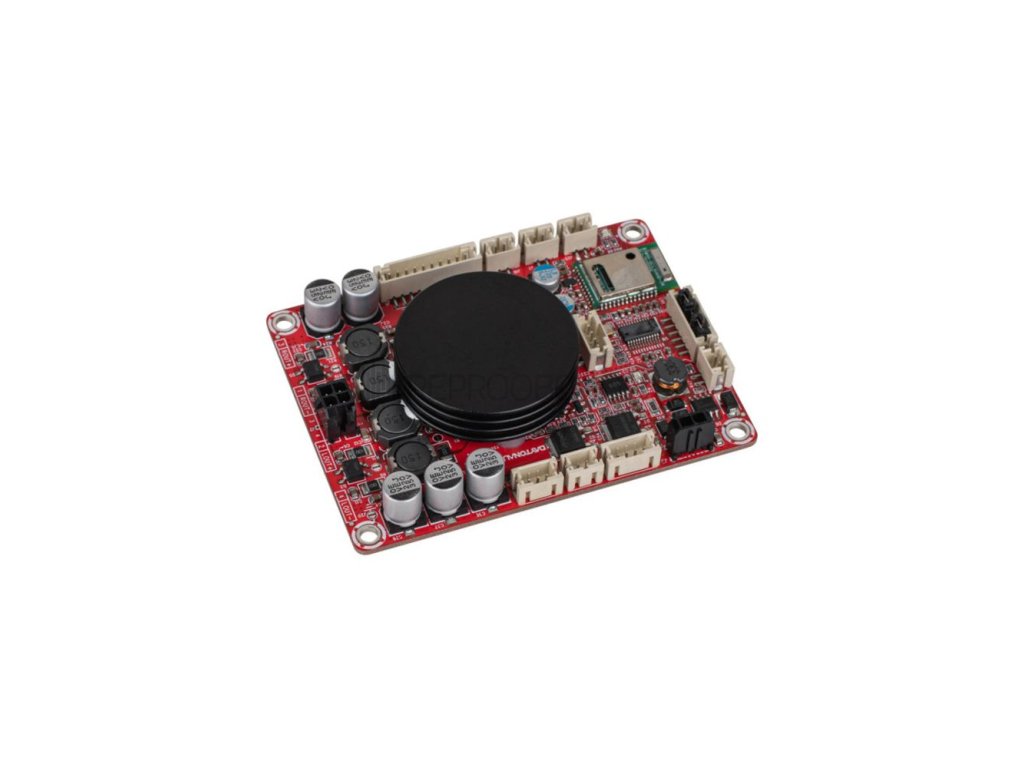

Zesilovací modul DAYTON KAB-250V4

Dayton Audio KAB-250v4 je kompaktní zesilovací modul třídy D s integrovaným Bluetooth 5.0, který usnadní přidání kvalitního zvuku do reprosoustav, DIY projektů, prodejních stánků, kiosků a dalších instalací, kde hudba nebo ozvučení zlepšují celkový dojem. Nabízí výkon 2 × 50 W do 4 Ω, přitom zůstává dostatečně malý pro integraci téměř do jakéhokoli projektu.

Vysoce účinný čip Texas Instruments TPA3116 třídy D zajišťuje až 90% účinnost, velmi nízké zkreslení a tichý provoz bez praskání, takže není nutný masivní chladič. Díky tomu je modul ideální i pro bateriově napájené aplikace, kde prodlužuje dobu přehrávání na jedno nabití.

Bluetooth 5.0 modul Qualcomm s podporou aptX, aptX HD, aptX LL, SBC a AAC je zabudovaný přímo na desce, takže není potřeba žádný další BT modul. Integrovaná anténa spolu s možností připojení externí antény (prodává se samostatně) zajišťují stabilní bezdrátové připojení až do cca 15 m.

Součástí balení jsou kabelové svazky pro napájení a připojení stereo reproduktorů, takže není nutné pájení. Díky dalším volitelným kabelovým sadám a příslušenství lze instalaci dále zjednodušit a rozšířit funkce – od připojení baterií až po snadnější integraci do finálních výrobků.

KAB-250v4 je navržen s důrazem na nízkou spotřebu v pohotovostním režimu – vydrží až 7 dní v režimu standby i s aktivním Bluetooth, a to díky účinnému DC/DC měniči a řízení napájení pomocí mikrokontroléru. Modul je také připraven pro certifikační procesy CE a FCC.

Hlavní vlastnosti Dayton Audio KAB-250v4

• Výkon zesilovače: 2 × 50 W při 4 Ω
• Čip zesilovače: Texas Instruments TPA3116 třídy D s účinností až 90 %
• Bluetooth 5.0: vestavěný Qualcomm modul s podporou aptX, aptX HD, aptX LL, SBC a AAC
• Integrovaná a volitelná externí anténa: stabilní bezdrátové spojení až cca 15 m
• Snadná instalace: dodávané kabelové svazky pro napájení a připojení reproduktorů, bez nutnosti pájení
• Dlouhá pohotovostní doba: až 7 dní standby i s aktivním Bluetooth
• Flexibilní použití: vhodné pro repro projekty, kiosky, prodejní stánky a další instalace s bezdrátovým přenosem zvuku
• 5letá záruka Dayton Audio

Možnosti napájení a bateriové použití

• Napájení přímo ze zdroje 12–24 V DC (4 A)
• Nabíjení NiMH, olověných nebo NiCd baterií přes desku: 15–24 V DC, 1 A (nutná opatrnost, deska neposkytuje ochranu proti podbití/přebití, adaptér max. 30 W)
• Možnost solárního nabíjení: solární panel s napětím naprázdno 16,5–21,5 V DC a výkonem 20–100 W
• Napájení osmi alkalickými bateriemi AA (bez využití funkce dobíjení)
• Doporučené řešení: rozšiřující deska KAB-BE pro tři Li-Ion 18650 s ochranou proti podpětí/přepětí; vhodný zdroj pro nabíjení 19 V DC, 1–5 A (min. 15 V, max. 24 V DC)

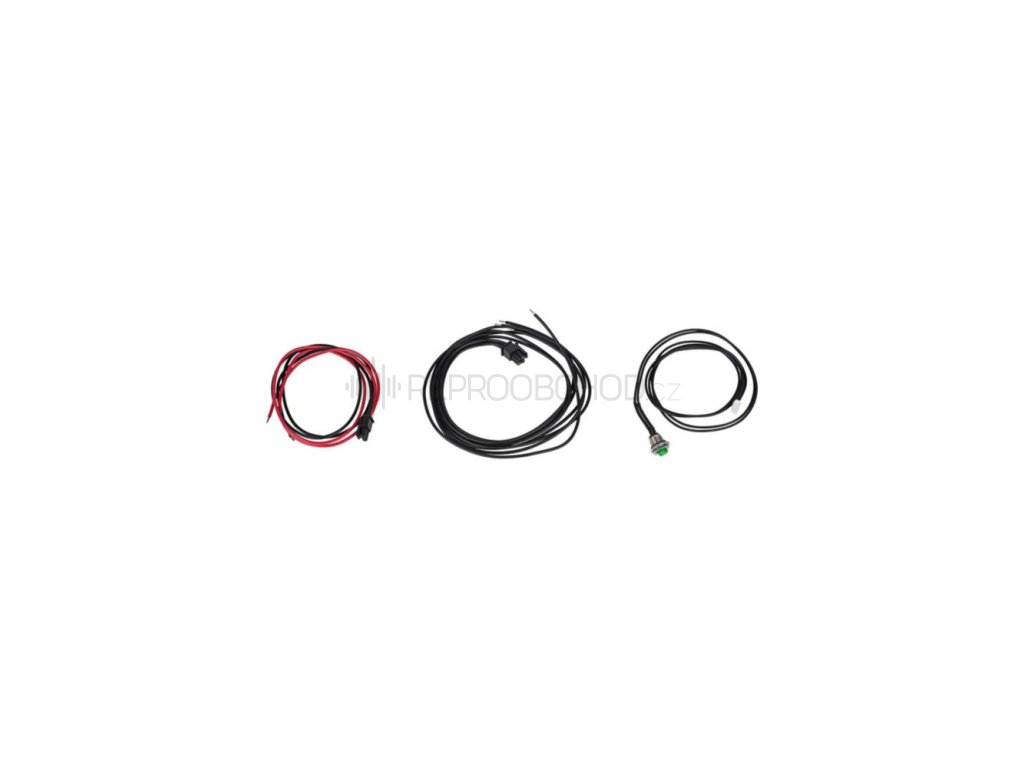

Balení obsahuje

• 1 × deska zesilovače Bluetooth Dayton Audio KAB-250v4
• 1 × dvouvodičový napájecí kabel (cca 20")
• 1 × čtyřvodičový reproduktorový kabel (cca 20")
• 1 × tlačítkový spínač pro resetování BT párování s kabelem (cca 20")

Technické specifikace

• Číslo položky: KAB-250
• EAN: 0848791005145
• Výstupní výkon: 2 × 50 W při 4 Ω
• Minimální zatížení: 4 Ω
• Účinnost: 90 %
• Poměr signálu k šumu (SNR): 92 dB
• Zkreslení: 0,02 % THD při 1 kHz, 10 W
• Frekvenční odezva: 22–22 000 Hz
• Zisk: 26 dB
• Klasifikace zesilovače: třída D
• Topologie obvodu: Texas Instruments TPA3116
• Počet výstupních kanálů: 2
• Vstupní připojení: 4pinový PCB konektor
• Výstupní připojení pro reproduktory: 4pinový PCB konektor
• Bluetooth verze: 5.0
• Požadavky na napájení: 12–24 V DC, 4 A
• Nabíjecí napájení pro NiMH, olověné nebo NiCd baterie: 15–24 V DC, 1 A
• Nabíjecí napájení pro Li-Ion baterie: 19 V DC, 1–5 A (min. 15 V DC, max. 24 V DC)
• Napájecí konektor: 2pinový PCB konektor
• Rozměry (D × Š × V): 91 × 69 × 23 mm
• Rozteč montážních otvorů: 84 × 61 mm
• Průměr montážního otvoru: 3,5 mm
