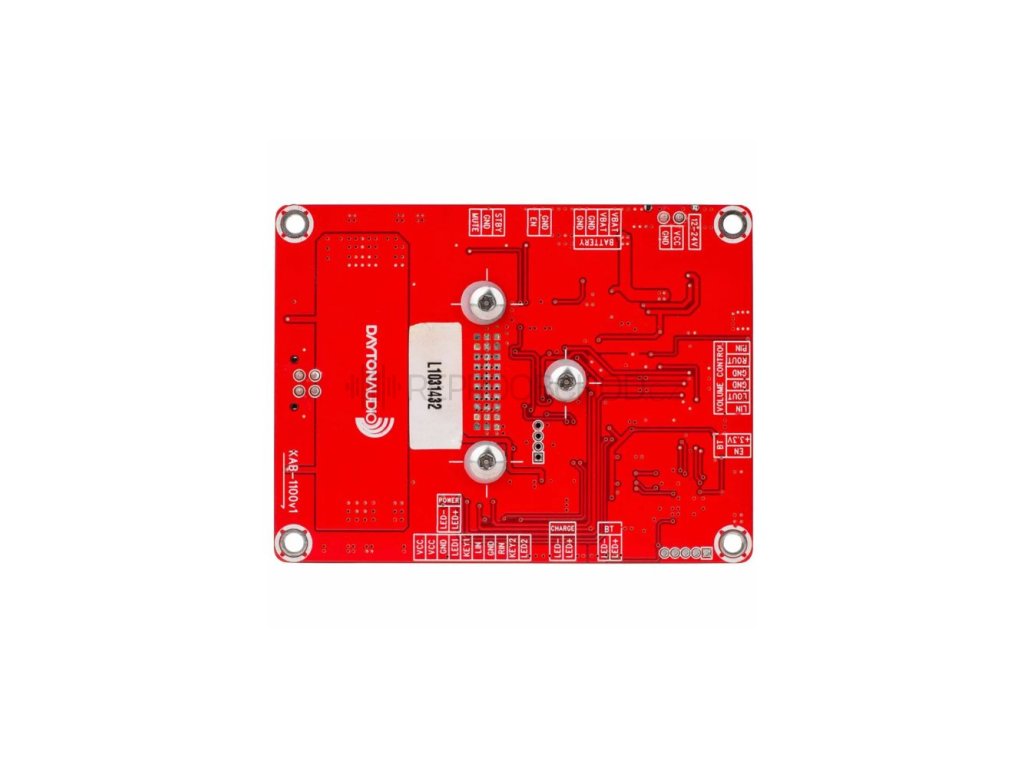

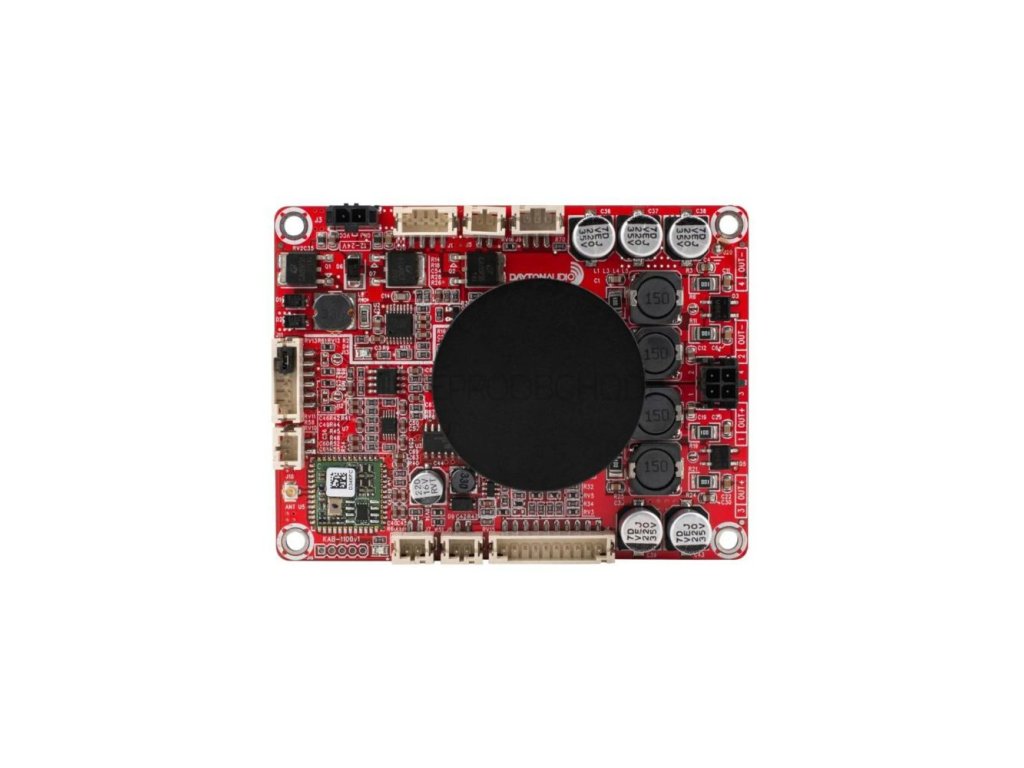

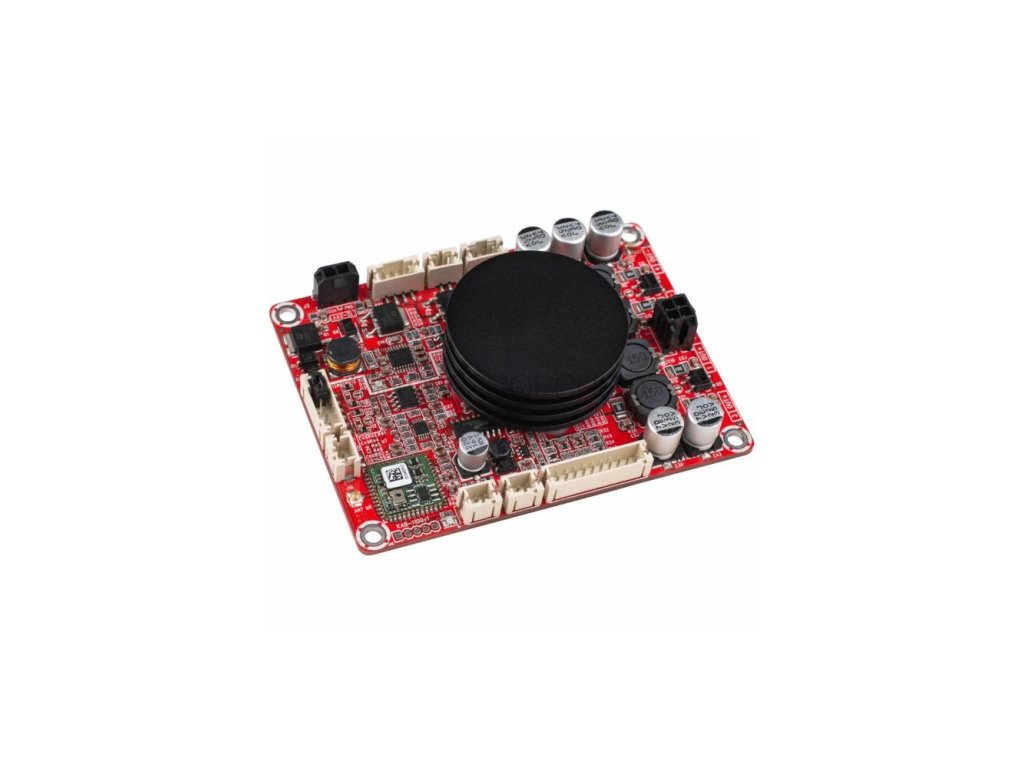

Zesilovací modul DAYTON KAB-100MV2

Dayton Audio KAB-100Mv2 je kompaktní zesilovací modul třídy D s integrovaným Bluetooth a výkonem 1 × 100 W, který se skvěle hodí pro zabudování do reprosoustav, prodejních stánků, kiosků nebo jakýchkoli projektů, kde chcete doplnit kvalitní ozvučení. Díky malým rozměrům a možnosti napájení z adaptéru i baterií jej snadno integruješ do téměř libovolné konstrukce – od stolních Bluetooth reprobeden až po plně přenosné systémy.

Modul využívá vysoce účinný čip Texas Instruments TPA3116 třídy D s účinností až 90 %, doplněný chladičem pro spolehlivý provoz i při vyšších výkonech. Integrované Bluetooth s podporou aptX HD poskytuje bezdrátový přenos zvuku v kvalitě srovnatelné s CD, a to s nízkou spotřebou energie, což je ideální pro bateriově napájené projekty. Součástí balení jsou kabelové svazky s konektory Molex, takže instalace nevyžaduje pájení.

Díky chytré správě napájení s DC/DC měničem a mikrokontrolérem jako PMU zvládne KAB-100Mv2 pracovat v pohotovostním režimu až 7 dní i se zapnutým Bluetooth. Široké možnosti napájení – od klasického DC adaptéru, přes dobíjecí akumulátory až po napájení ze solárního panelu – dávají velkou volnost při návrhu přenosných bezdrátových audio řešení.

• Efektivní výkon 1 × 100 W z čipu TPA3116 třídy D
• Integrované Bluetooth s podporou aptX HD, aptX LL, SBC a AAC
• Stabilní bezdrátové připojení s integrovanou anténou a možností připojit externí anténu
• Velmi nízká spotřeba energie, vhodné pro bateriově napájené systémy
• Dva samostatné napájecí porty – pro baterii a pro DC adaptér
• Kabelové svazky s konektory Molex Mini Fit Jr pro rychlou instalaci bez pájení
• Možnost programovatelných úprav zvuku přes software KABX a programovací desku KPX (volitelné příslušenství)
• Podpora různých způsobů napájení: DC adaptér, NiMH / olověné / NiCd akumulátory, Li-Ion 18650, případně solární panel
• 5letá záruka výrobce Dayton Audio

Dayton Audio KAB-100Mv2 je navržen pro kombinaci vysokého výkonu, efektivity a flexibility napájení. Vysoce účinný zesilovač TPA3116 minimalizuje ztrátové teplo, přičemž chladič zajišťuje stabilní provoz i při delším zatížení. Integrovaný Qualcomm Bluetooth modul umožňuje pohodlné streamování zvuku z telefonu, tabletu či notebooku bez nutnosti externích BT modulů.

Součástí balení jsou dva kabelové svazky – pro napájení a připojení reproduktoru. Díky konektorům Molex je připojení rychlé a mechanicky spolehlivé. Modul nabízí také rozsáhlé možnosti napájení: můžeš jej napájet klasickým DC adaptérem 12–24 V, připojit NiMH/olověné/NiCd baterie s možností nabíjení přímo z desky, nebo využít Li-Ion baterie 18650 přes volitelnou rozšiřující desku KAB-BE, která zároveň poskytuje ochranu proti podpětí a přepětí. Možné je i napájení ze solárního panelu s vhodným napětím a výkonem.

Pro detailnější úpravu zvuku lze použít volitelnou programovací desku KPX a software KABX, které umožňují nastavovat ekvalizaci a další parametry audia. Integrovaný resetovací tlačítkový spínač usnadňuje zrušení párování Bluetooth a opětovné spárování s jiným zařízením.

• Jmenovitý výkon: 100 W při zátěži 2 Ω
• Minimální impedance zátěže: 2 Ω
• Účinnost: cca 90 %
• Zkreslení THD: 0,02 % (10 W / 1 kHz)
• Frekvenční odezva: 22 – 22 000 Hz
• Klasifikace zesilovače: třída D
• Topologie: Texas Instruments TPA3116
• Počet kanálů: 1 (mono)
• Vstupní připojení: 4pinový konektor na desce (audio vstup / řídicí signály)
• Výstup reproduktoru: 4pinový konektor na desce
• Napájení: 12–24 V DC, 4 A (pro běžný provoz)
• Napájení pro nabíjení NiMH / olověných / NiCd baterií: 15–24 V DC, 1 A
• Napájení pro nabíjení Li-Ion baterií (přes KAB-BE): 19 V DC, 1–5 A (min. 15 V, max. 24 V)
• Napájecí konektor: 2pinový konektor na desce
• Rozměry (D × Š × V): 91 × 69 × 23 mm
• Rozteč montážních otvorů: 84 × 61 mm
• Průměr montážních otvorů: 3,5 mm
