Vzduchová cívka vinutá drátem 1,25 mm

Kód: CIVKA12501MH CIVKA12502MH CIVKA12503MH CIVKA12504MH CIVKA12505MH CIVKA12506MH CIVKA12507MH CIVKA12508MH CIVKA12509MH CIVKA12510MH CIVKA12511MH CIVKA12512MH CIVKA12513MH CIVKA12514MH CIVKA12515MH CIVKA12516MH CIVKA12517MH CIVKA12518MH CIVKA12519MH CIVKA12520MH CIVKA12521MH CIVKA12522MH CIVKA12523MH CIVKA12524MH CIVKA12525MH CIVKA12526MH CIVKA12527MH CIVKA12528MH CIVKA12529MH CIVKA12530MH CIVKA12531MH CIVKA12532MH CIVKA12533MH CIVKA12534MH CIVKA12535MH CIVKA12536MH CIVKA12537MH CIVKA12538MH CIVKA12539MH CIVKA12540MH Zvolte variantu
6 hodnocení
Značka: REPROOBCHOD
211 Kč / ks 216 Kč / ks 221 Kč / ks 227 Kč / ks 232 Kč / ks 237 Kč / ks 242 Kč / ks 247 Kč / ks 254 Kč / ks 260 Kč / ks 265 Kč / ks 270 Kč / ks 275 Kč / ks 280 Kč / ks 286 Kč / ks 291 Kč / ks 298 Kč / ks 303 Kč / ks 308 Kč / ks 313 Kč / ks 318 Kč / ks 324 Kč / ks 329 Kč / ks 334 Kč / ks 339 Kč / ks 346 Kč / ks 351 Kč / ks 356 Kč / ks 362 Kč / ks 367 Kč / ks 372 Kč / ks 377 Kč / ks 382 Kč / ks 388 Kč / ks 395 Kč / ks 400 Kč / ks 405 Kč / ks 410 Kč / ks 415 Kč / ks 420 Kč / ks od 211 Kč / ks 174,38 Kč bez DPH 178,51 Kč bez DPH 182,64 Kč bez DPH 187,60 Kč bez DPH 191,74 Kč bez DPH 195,87 Kč bez DPH 200 Kč bez DPH 204,13 Kč bez DPH 209,92 Kč bez DPH 214,88 Kč bez DPH 219,01 Kč bez DPH 223,14 Kč bez DPH 227,27 Kč bez DPH 231,40 Kč bez DPH 236,36 Kč bez DPH 240,50 Kč bez DPH 246,28 Kč bez DPH 250,41 Kč bez DPH 254,55 Kč bez DPH 258,68 Kč bez DPH 262,81 Kč bez DPH 267,77 Kč bez DPH 271,90 Kč bez DPH 276,03 Kč bez DPH 280,17 Kč bez DPH 285,95 Kč bez DPH 290,08 Kč bez DPH 294,21 Kč bez DPH 299,17 Kč bez DPH 303,31 Kč bez DPH 307,44 Kč bez DPH 311,57 Kč bez DPH 315,70 Kč bez DPH 320,66 Kč bez DPH 326,45 Kč bez DPH 330,58 Kč bez DPH 334,71 Kč bez DPH 338,84 Kč bez DPH 342,98 Kč bez DPH 347,11 Kč bez DPH od 174,38 Kč bez DPH
Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Skladem (1 ks) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zakázková výroba (do 14 dnů) Zvolte variantu
Varianta
Možnosti doručení

Detailní informace

Doprava zdarma
NAD 5000 KČ DOPRAVA ZDARMA

při nákupu nad 5000 Kč
máte dopravu zdarma

Kvalitní značky
POUZE KVALITNÍ ZNAČKY

nabídka výhradně kvalitních
produktů zvučných značek

Přes 1000 reproduktorů
PŘES 1000 REPRODUKTORŮ

nabídka více jak 1000 kusů
značkových reproduktorů

Zkušenosti
13 LET ZKUŠENOSTÍ

využijte našich
13 letých zkušeností

Detailní popis produktu

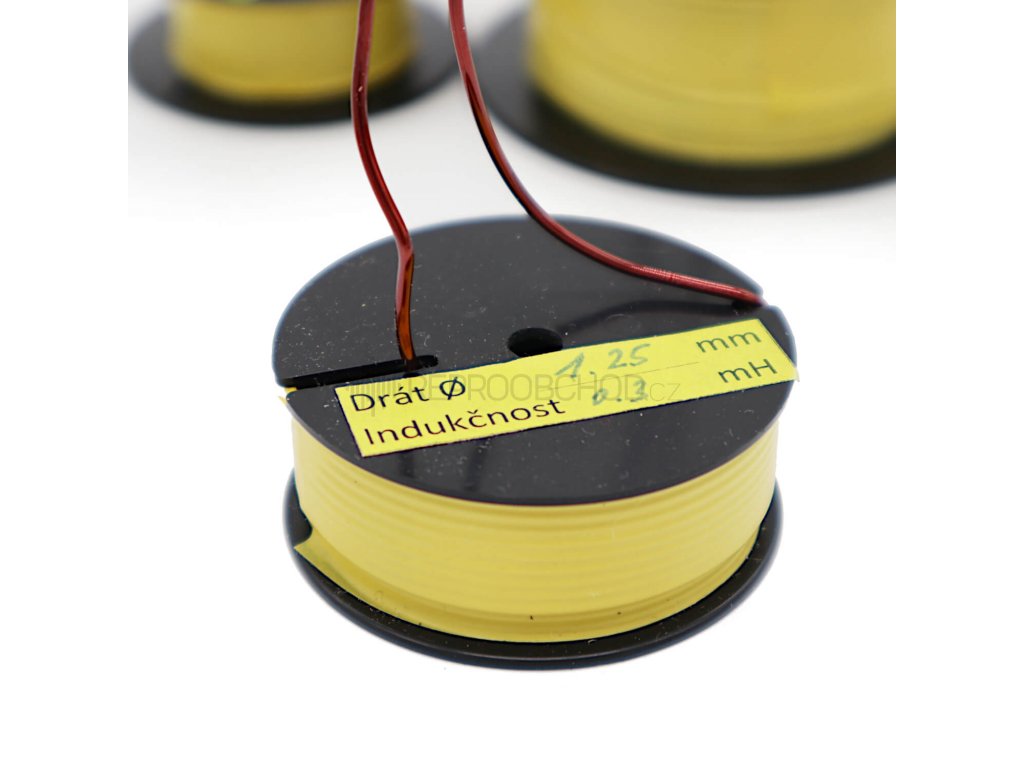

Vzduchová tlumivka je konstrukční prvek vhodný pro použití do reproduktorových výhybek. Vinutí drátem CuL na vzduchovém jádře o průměru 1,25 mm. Kostřička cívky z teplotně odolného polyamidu PA6 či PVC s nízkou permeabilitou neovlivňující indukčnost cívky. Na cívku použit kvalitní měděný lakovaný drát, žaruvzdorný, teplotní třída 200, určen přímo pro transformátory, motory, cívky. Tolerance cívky jsou pouhá 3% a tak se tato cívka vyrovnává nejlepším cívkám na trhu jako například Mundorf, Jantzen apod.

  • Průměr drátu: 1,25 mm (2x lakovaný, IEC 317-13, tepelná třída C (200°C))
  • Tolerance pouhá 3%
  • Každá cívka je měřena na RLC můstku při 1 kHz
  • Měření probíhá čtyřvodičově = eliminuje měření odporu a indukčnosti měřících kabelů
  • Délka vývodů cca 10 cm
  • Skvělý poměr ceny x kvality
  • Navinutá na kostře buďto Polyamid PA6 natural nebo PVC
  • Kostra neovlivňující indukčnost cívky

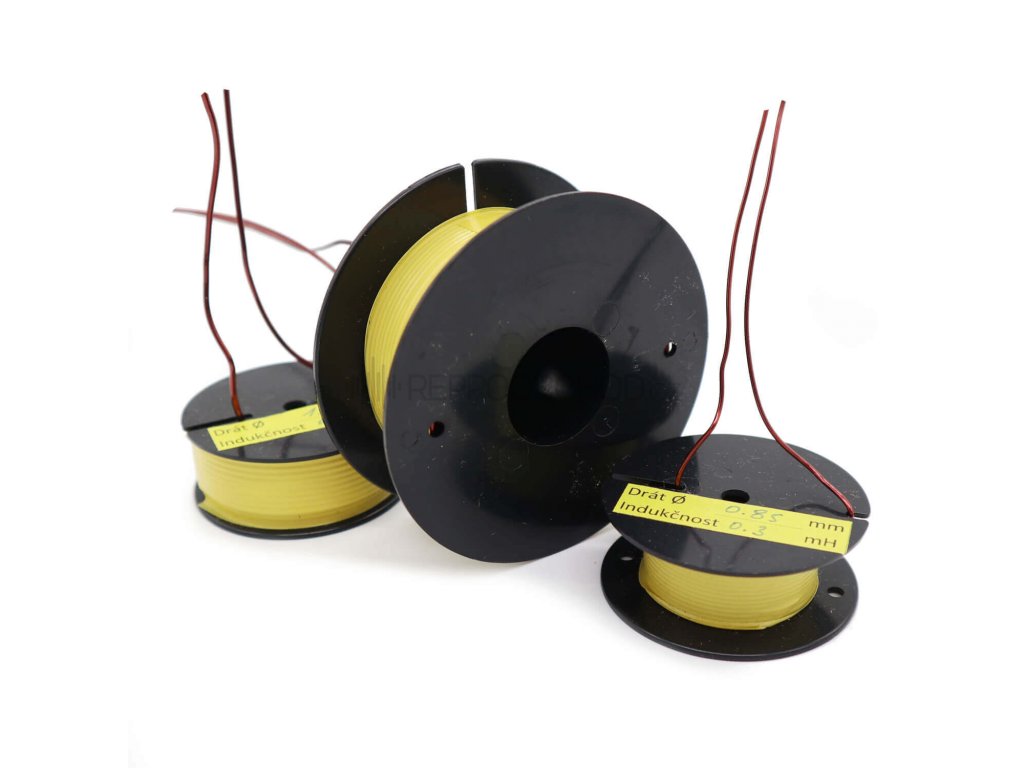

  • Cívky jsou vinuty na kostry o venkovním průměru 47, 58, 70, 77mm
  • Vždy se volí nejmenší možná kostra na kterou se návin vejde

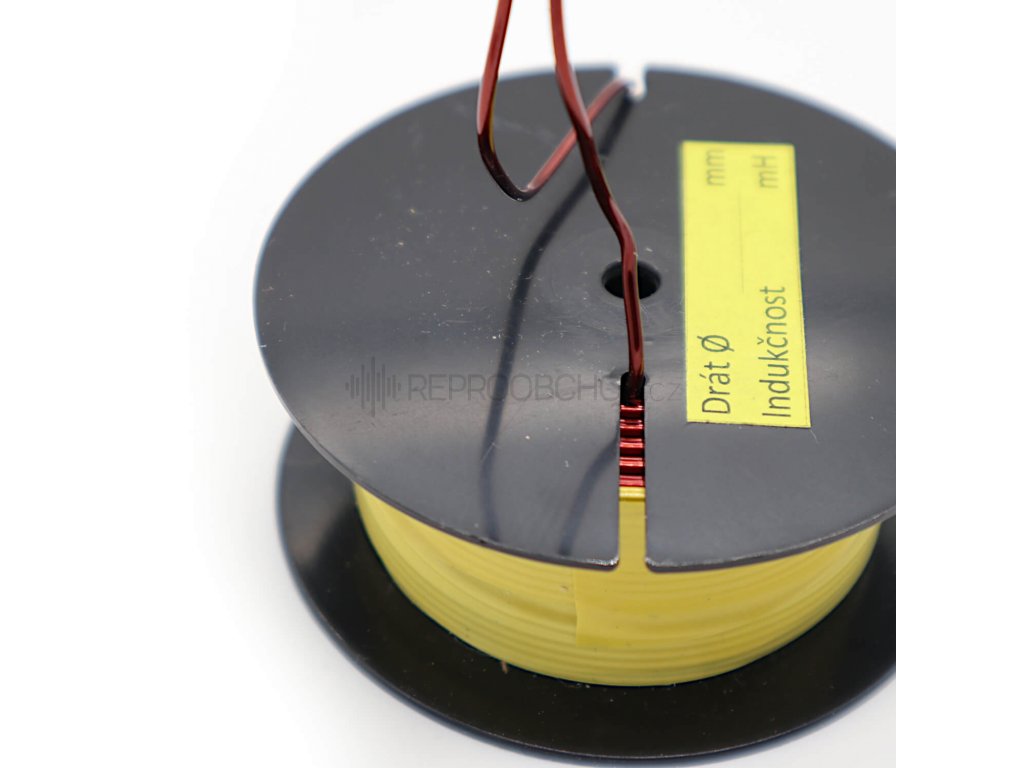

  • Samotné vinutí na kostře je zabandážováno PVC elektrikářskou páskou



NÁVOD PRO VÝBĚR CÍVKY

  • Muzikantské boxy, výkonné reprosoustavy na ozvučování - pokud je cívka v sérii ve větvy s basovým reproduktorem, volíme vždy průměr drátu 1,25 mm a silnější. U výškové větve můžeme zvolit průměr již 0,85 mm a silnější.
  • Reprosoustavy na doma - v basové větvy od průměru drátu 1 mm, středová sekce od 0,85 mm a výšková sekce též od 0,85 mm.

NÁVOD PRO MONTÁŽ

Před osazením cívky do obvodu výhybky zkraťte vývody na požadovanou délku, konce vývodů připravte na pájení (seškrábáním ochranného laku až na měď). Tím docílíte dobré přilnavosti cínu k mědi a zamezíte "studeným spojům".



Doplňkové parametry

Kategorie: Vzduchové cívky
Indukčnost cívky (mH): 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1, 1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7, 1.8, 1.9, 2, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, 2.7, 2.8, 2.9, 3, 3.1, 3.2, 3.3, 3.4, 3.5, 3.6, 3.7, 3.8, 3.9, 4
Síla drátu cívky (mm): 1.25
Typ cívky: Vzduchová
